深冷處理的操作步驟

　　深冷處理的步驟
        入爐溫度

　　在工件淬火冷卻到室溫後，應立即進行深冷處理，以防止馬氏體(ti) 在室溫滯留時間過長而導致熱老化。

　　冷暴力溫度一般-60~-80oC，鋼碳和合金元素含量(質量分數)越大，Mf越小，深冷處理溫度越小。查特hth体会官方网页版

　　冷卻方法

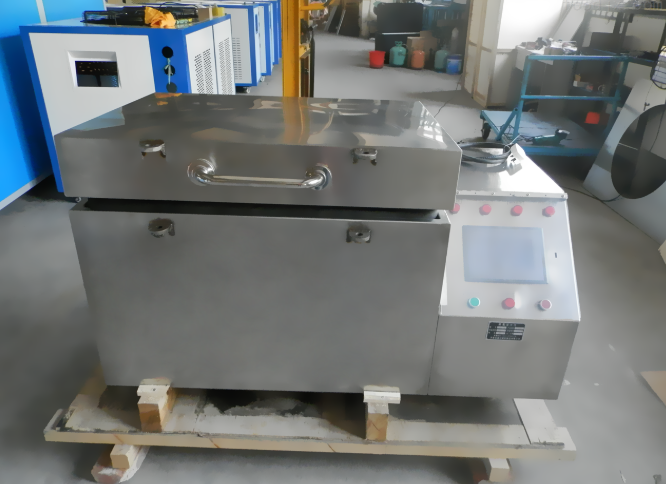

　　工件不應直接放入保溫冷凍液(如酒精和幹冰混合液)中，而應放入充氣的低溫箱中冷卻。

　　對形狀複雜、尺寸較大的工件，應與(yu) 設備一起由室溫降至處理溫度，防止工件開裂。

　　保溫時間

　　馬氏體(ti) 轉換主要是在連續冷卻過程中，單件冷暴力達到溫度後，轉換後即可發布。

　　二是裝爐量大時，為(wei) 保證工件芯部達到冷暴力溫度，因此應在冷暴力溫度下保溫1~3h。

　　氣溫上升

　　冷暴力結束後，將工件從(cong) 冷暴力設備中取出，在空氣中升至室溫，並立即擦洗材料表麵起霜，塗上防鏽劑。

　　不能在室溫下淬火，達到室溫後要及時淬火，以免開裂。

　　低溫回火

　　冷處理過的工件應在160~180oC溫度下淬火2h。

　　深度冷卻處理主要選用液體(ti) 氟作為(wei) 冷卻液(-196℃)，利用汽化潛熱的快速冷卻方法，將淬火後的模具冷卻至-120℃以下，並持續一段時間。
