查特 CHART MVE自增壓hth体会官方网页版 杜瓦瓶 DC230LP


          查特的Dura-Cylinder杜瓦瓶hth体会官方网页版主要是為高效液氮補給和高效用氣而設計，杜瓦瓶的液態儲存保存時間更長，靜態揮發率更低，有效利用率更高。很多液氮補給場合都通用查特的230LP型號液氮補給hth体会官方网页版。查特hth体会官方网页版其超群的絕熱結構，使得一段時間內產品損耗極少或者沒有損耗。例如：在高效用氣方麵，一個180MP杜瓦瓶的容量相當於18個壓力為2400psig的高壓氣瓶

一  產品優點：

1hth体会官方网页版杜瓦瓶主要由罐體，監控裝置，安全裝置，壓力平衡回路，閥門及其他配件所組成，其主要的控製閥組及接頭安裝在罐體的頂部，主要是便於操作，並可連接各種標準尺寸的軟管。

2hth体会官方网页版主體結構的罐體內外膽主要由奧氏體不鏽鋼製造，內部高真空絕熱保溫應用絕緣物料，並經過真空處理，使真空層與熱力絕緣,真空層厚度25mm，經久耐用。

3組合式壓力控製調節，超低汽化損失。LCCM組合式調壓閥，是經過校準過的；專門為查特而獨特設計的；集增壓及經濟回流與一體的；可讀的，機械式的可調結構。查特調壓閥，調節帽下可直接讀出增壓回路的壓力。

4查特杜瓦瓶hth体会官方网页版都為您配置兩種便捷推車，可以方便移動及搬運罐體。
5查特獨特的可以重複使用的真空抽口，便於維護。
6標配的專利查特液位計，便於了解罐內液氮液位，便於衝裝液氮及使用。並可以360 °轉動。

二 技術參數：

產品型號/Model	DC230LP	DC230MP	DC230HP
容量/Capacity
幾何容積/Gross (升/L)	240	240	240
淨容積/Net (升/L)	230	230	230
外型尺寸/Size
外筒直徑/Outer Shell Diameter (厘米/cm)	60.6	60.6	60.6
底板尺寸/Square Base size(厘米/cm)	63	63	63
高度/Height(厘米/cm)	160	160	160
技術參數/Technical Parameter
安全閥設定壓力(兆帕/PSI) Relief Valve Setting(MPa/PSI)	0.15/22	1.58/230	2.41/350
爆破片設定壓力(兆帕/PSI) Secondary  Relief  Valve  Setting(MPa/PSI)	1.38/200	2.76/400	4.13/600
調壓閥設定壓力(MPa/PSI) Regulator  setting  pressure(MPa/PSI)	0.12/18	0.86/125	2.07/300
空瓶重量/Empty Weigh(公斤/kg)	145	168	185
充裝重量/Full Filling Weight(公斤/kg) *
液氧/LO2	258	229	223
液氮/LN2	182	163	156
液氬/LAr	318	275	270
液態二氧化碳/LCO2	/	/	239
標況下氣體體積/Standard Gas Volume(Nm3)
氧氣/O2	/	164	156
氮氣/N2	/	132	124
氬氣/Ar	/	160	151
二氧化碳/CO2	/	/	121
日蒸發率(液氮)/NER(LN2)	1.5%	1.8%	1.8%
氣流量/Gas Flow Rate ( Nm3/hr)
氧、氮、氬（O2、N2、Ar）	/	10.5	10.5
二氧化碳(CO2)	/	2.9	2.9

* 在安全閥設定壓力下的充裝重量/Fill weight is based on relief valve setting pressure

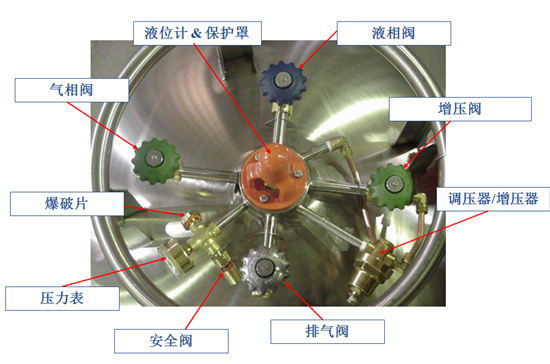

三 功能配置
1、氣相閥——可直接輸出氣體使用
2、液相閥——充裝或輸出液體
3、調壓器/增壓器——控製（接通/斷開）壓力控製調節器
4、排氣閥——釋放罐內壓力
5、安全閥——超壓泄壓
6、壓力表、安全閥、爆破片
7、增壓閥——開啟罐內增壓
9、液位表&保護罩——焊接絕熱氣瓶中液體寸量





四 查特杜瓦瓶的使用方法

A、使用氣體
1 將需氣管道接駁至氣體使用閥的接頭上，上緊接頭時必須使用兩把扳手，防止擰鬆接頭，造成接頭鬆動漏氣。

2 打開杜瓦瓶增壓閥，讓杜瓦瓶處於自動調壓狀態。
3 打開氣體使用閥開始供氣給用氣設備。
4 如長時間不使用，將氣體使用閥和增壓閥關閉，以免造成浪費。
5 用完後，關閉杜瓦瓶上所有閥門，防止空氣及其雜質進入杜瓦瓶，造成汙染。
6 拆除接駁至氣體使用閥上的管道，鬆開管道時，必須確保管道內氣體已排空，並且使用兩把扳手防止擰鬆接頭，造成接頭鬆動漏氣。


B、液體使用
1 將取液管道接駁至液體閥的接頭上，上緊接頭時必須使用兩把扳手，防止擰鬆接頭，造成接頭鬆動漏氣。
2 打開杜瓦瓶增壓閥，讓杜瓦瓶處於自動調壓狀態，但使用低壓罐或取液氮作冷凍的用戶，可根據提取液氮的速度開關增壓閥，選擇合適的壓力，但一般壓力不宜超過0.2Mpa。
3 緩慢開始液體閥，開始取液體。
4 如不使用，將液體閥和增壓閥關閉，以免造成浪費。
5 用完後，關閉杜瓦瓶上所有閥門，防止空氣及其雜質進入杜瓦瓶，造成汙染。
6 拆除接駁至液體閥上的管道，鬆開管道時，必須確保管道內氣體已排空，並且使用兩把扳手防止擰鬆接頭，造成接頭接頭漏氣。


五 貯存及使用安全要點
1貯存及使用場所必須保持足夠通風，以防止氮氣和氬氣泄漏或排放，造成缺氧窒息；防止氧氣泄漏或排放，形成富氧，易造成周圍物質起火。
-貯存及使用場所必須遠離火源，熱源及腐蝕性物質。
2使用液體時，必須配戴皮手套或隔熱手套操作低溫部件，並保持幹爽，防止凍傷手部皮膚。
3從杜瓦瓶取液氮作冷凍時，必須配戴臉罩，以防止液氮飛測凍傷臉部皮膚及眼睛。
4使用在氧氣的管道，接頭和密封材料等部件，嚴禁帶油脂，並且能與氧氣相容。
5如果有任何疑問，請與我公司聯係
